PE4L V2.1 ( PCIe x1 アダプタ )


製品概要:
PE4L-EC060Aは、主にノートPCにてPCI Express拡張カードを使用するためのアダプタです。
PCI Expressコネクタはエッジフリータイプ x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。
ノートPC等のExpressCardスロットで、PCIe Express拡張カードの試験をPC本体の外部で実施することができます。

PE4L-EC060A

PE4L-PM060A

PE4L-HP060A

OPTION: DIY BOX v1.0 only support PE4H V2.4a / PE4L V2.1
*Installation Guide(インストールガイド)
internal dimension: 32 x 20 x 23 cm(DxWxH)
External dimension: 34 x 22 x 31 cm



    特長一覧:

  • PE4L-EcxxxA ExpressCardスロットでPCI Express拡張ボードを使用可能。
  • PE4L-PmxxxA MiniCard(MiniPCIe)スロットでの使用。
  • PE4L-HpxxxA PCIe X1スロットでの使用。
  • PCI Express Base Specification 2.0準拠: 最大5Gbps (TBD)
  • USB2.0 Specification準拠: 最大480Mbps, 5V/500mA
  • エッジフリー・マルチレーンPCIe x1コネクタ採用:x4, x8, x16のPCIe拡張カードも利用可能。
  • PE4L-EC060A / PE4L-PM060A / PE4L-HP060A ケーブル長:60cm
    Other OEM demands as listed below, please contact our China Office.
    PE4L-EC030A / PE4L-PM030A / PE4L-HP030A ケーブル長: 30cm (OEM)
    PE4L-EC100A / PE4L-PM100A / PE4L-HP100A ケーブル長:100cm (OEM)
    PE4L-EC150A / PE4L-PM150A / PE4L-HP150A ケーブル長:150cm (OEM)
    PE4L-EC200A / PE4L-PM200A / PE4L-HP200A ケーブル長:200cm (OEM)

    PE4L-EC300A / PE4L-PM300A / PE4L-HP300A ケーブル長:300cm (OEM)
    PE4L-EC400A / PE4L-PM400A / PE4L-HP400A ケーブル長:400cm (OEM)
    PE4L-EC500A / PE4L-PM500A / PE4L-HP500A ケーブル長:500cm (OEM)

    システム要求:

  • Windows 7およびオプション製品(ExpressCard/MiniCard/PCIeスロット)が利用可能なスロットを有するPC

    注意事項:

  1. PE4L-EC060AはExpressCard仕様に準拠しているため、PCIeX1の帯域幅に制限されます。
  2. ExpressCard2.0準拠のExpressCardスロットにてPCIe Gen2(5Gbps)対応となります。
  3. PE4Lは試験用の治具であり、家庭や事務所で一般的な利用するための製品ではありません。
  4. PCIe拡張カードは基本的にデスクトップPCでの利用が想定されているため、本製品を利用したノートPCでのOS、BIOS、デバイスドライバ等のバージョンに依存する動作保証は致しかねます。
  5. PCIe X16等のビデオ拡張カードでは十分なメモリリソースが割り当てられないためにノートPCでは動作できない場合があります。
  6. 別途ATX電源が必要です。
  7. すべての接続互換性を保証しているわけではありません。
  8. For more graphics cards experiences. Please visit web-site here.

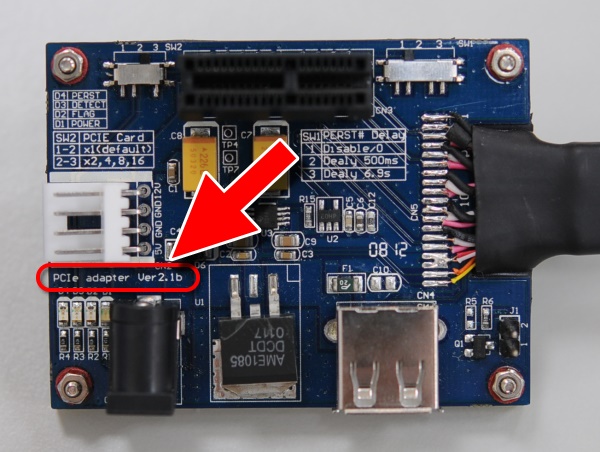

v2.1aとv2.1b(以降)の見分け方

- 2012年3月23日以降に弊社出荷: v2.1b(以降)
- PE4L本体基板上のシルク記述


  • PE4L-EC060A
  • PE4L-PM060A
  • PE4L-PM200A

PE4L-EC060A 同梱品一覧
PE4L-EC060A
(ExpressCard-PCIe x1 アダプタver2.1) x1
SWEX
(ATX電源用スイッチ) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
Y02-D01-060
(Dupont 2PIN Cable) x1




SPB087
SPB087
(ExpressCard34用54スロット補助アダプタ) x1


Item / 項 目
PE4L
ver1.5
PE4L
ver2.1
PE4H
ver2.4
PE4H
ver3.2
USB interface
USB介面
USB インターフェース
USB2.0
USB2.0
USB2.0
USB2.0
PCIe interface
PCIe介面
PCI Expressインターフェース
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
16x
PCIe Spec/Speed
PCIe規格/速度
PCIe規格・速度
Gen1/2.5Gbps
Gen2/5Gbps
Gen1/2.5Gbps
Gen2/5Gbps
3.3V power switch protect your host
3.3V的電源開關,保護你的主機
3.3V電源保護(ホストへの逆流防止)
Yes

有り
Yes

有り
Yes

有り
Yes

有り
12V power fuse Trip current (Itrip)
12V電源保險絲跳閘電流
12V 電源切断電流値(Itrip)
No
不支持
非対応
10A
10A
10A
Custom PCIe external cable support
自定義外部的PCIe電纜支援
専用PCIe外部電源ケーブル(最大値)
30cm, 100cm
60cm
30cm, 100cm
60cm
Power LED
電源LED
3V LED
3.3V電源LED
3V LED
3.3V電源LED
PERST#,12V,5V,3V
PERST#用LED
電源LED
(12V,5V,3.3V)
PERST# ,3V
PERST#用LED
電源LED
(3.3V)
5V USB power from expresscard
來自ExpressCard 的5V USB電源
USBバスパワー (5V)
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or ATX 24pin connector
DC插口或ATX連接器
DCジャックor
ATX 電源コネクタ
12V power from external DC jack
外部直流12V電源輸入插孔
DCジャック外部電源入力
(内部12V電源)
DC12V
DC12V
DC15~20V
DC15~20V
12V power from PSU (floppy power)
軟碟12V電源連接器輸入功率
ロッピー電源コネクタによる12V
電源入力
Yes

有り
Yes

有り
Yes

有り
No
不支持
非対応
DC 19V to 12V
直流19V至12V
19V入力-12V変換
No
不支持
非対応
No
不支持
非対応
12V/3A
19V/3A
12V to 5V
12V輸入5V的轉換
12V入力5V変換
No
不支持
非対応
No
不支持
非対応
5V/1.5A
5V/1.5A
5V to 3.3V
5V輸入3.3V的轉換
5V入力-3.3V変換
3.3V/3A
3.3V/3A
3.3V/3A
3.3V/3A
PERST# delay switch
延時開關
PERST# 遅延変換スイッチ
0秒, 7秒
0秒, 0.5秒, 7秒
0秒, 7秒, 15秒
0秒, 9.8秒, 15秒
PCBA Dimension
外型尺寸
本体外形寸法
64.05x46.55mm
64.05x46.55mm
185.25x36mm
139.60x150.00mm


ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic V2.1b  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic V2.1a  Taiwan 1   Taiwan 2 Mirror   China Mirror
